Kuasa mekanikal mesin punching eksentrik

J23 Mesin Punching Eksentrik adalah jenis kuasa mekanikal jenis umum. Badan besi pemutus dengan meja kerja yang boleh diselaraskan. Kiri ke kanan yang terletak di sebelah kanan crankshaft, klac rolling rigid mekanikal dan jenis brek jenis, v jenis ram gibs, pelarasan ram manual, plat ricih di dalam ram untuk perlindungan beban. Akhbar menumbuk ini mempunyai kapasiti dari 6.3ton hingga 125ton. J23 Akhbar Mekanikal sesuai untuk menumbuk bahagian kecil dan penempaan panas juga.

Status ketersediaan:

Kuantiti:



Enquire Menambah kepada bakul

Model:
J23
Jenama:
WORLD

Aplikasi:

-Belahan menumbuk logam dan plastik

-metal pemotongan

-Metal Bahagian Stamping

Ciri-ciri utama:

1) Jadual yang boleh dipertahankan

2) Badan besi pemutus

3) Gear dengan penghantaran engkol

4) Tahap tunggal dan dua peringkat penghantaran

5) Klac dan brek tegak mechabical

6) Plat ricih di dalam ram untuk perlindungan beban

Badan besi pemutus dengan rawatan haba

Akhbar eksentrik mengamalkan badan besi pemutus. Dua kaki pemutus menyokong badan, dihubungkan dengan dua bolt yang kuat. Badan boleh menjadi maya untuk beberapa sudut untuk mudah menjatuhkan bahagian stamping dan sisa -sisa. Jentera tepat dunia menghasilkan bahagian pemutus di kilangnya sendiri. Pemutus besi kelabu dengan pasir dan resin.

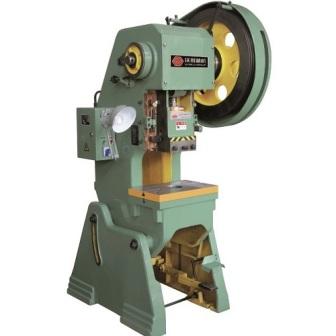

6.3T-16T Tekan Kecil

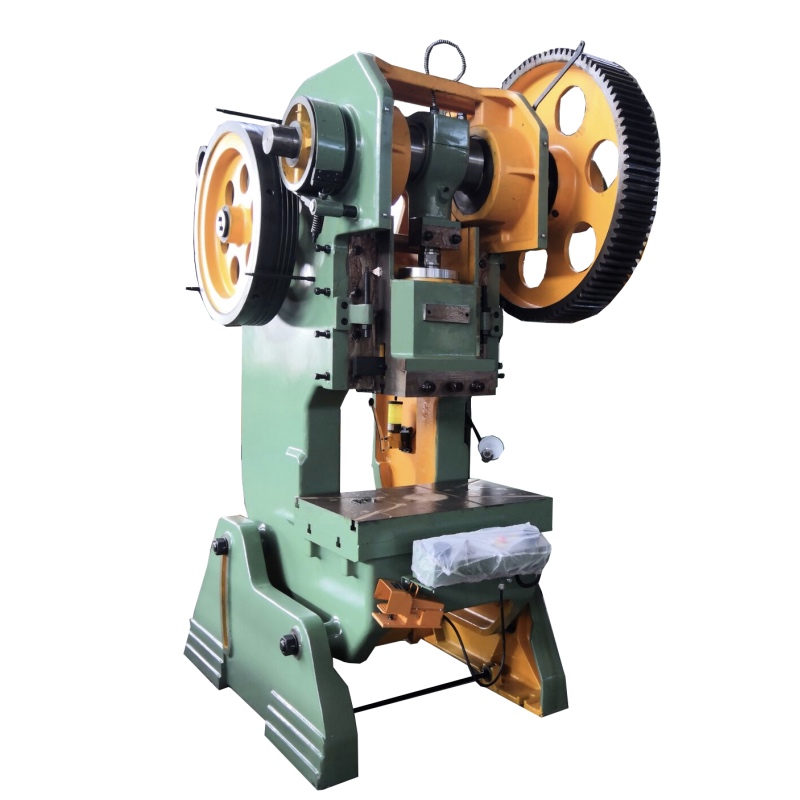

Tekan Saiz Sederhana 25T-63t

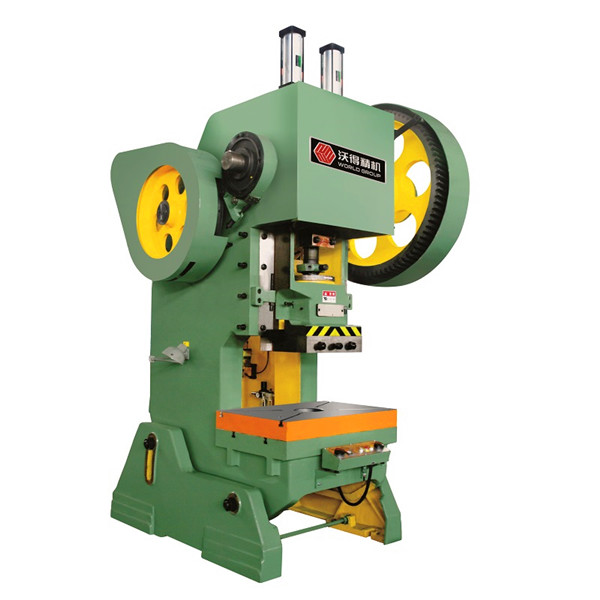

Tekan eksentrik saiz besar dengan silinder keseimbangan slaid

80T-125T tekan dengan silinder keseimbangan

Klac jenis kunci rolling mekanikal

Akhbar kecil dikendalikan oleh pedal kaki dengan sistem kawalan mekanikal, seperti 6.3ton, 10ton dan 16ton. Kedua-dua pedal kaki dan kawalan butang dua tangan boleh didapati untuk 25ton dan saiz punch saiz yang lebih besar.

Silinder baki slaid untuk 80ton dan saiz yang lebih besar tekanan eksentrik

Dua silinder baki slaid di bahagian atas untuk mengimbangi berat RAM akhbar dan alat atas. Tekan boleh bergerak lebih stabil.

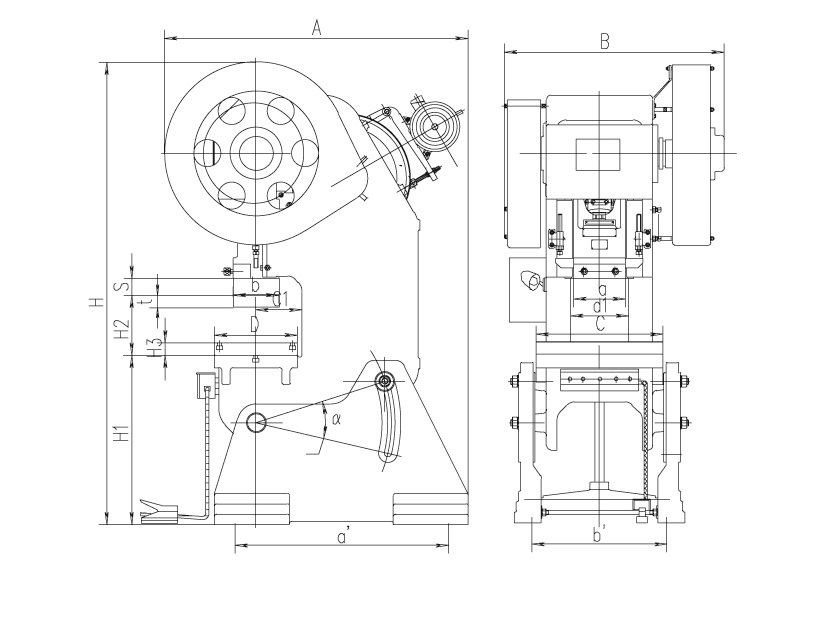

Dimensi akhbar eksentrik J23

Item		UNIT	J23-6.3	J23-10	J23-16	J23-25	J23-35	J23-40
Kapasiti		Kn	63	100	160	250	350	400
Strok nominal		mm	2	2	2	2.5	3.5	6
Panjang strok slaid		mm	35	45	55	65	80	90
Masa strok seminit		SPM	170	145	125	55	50	45
Maks. Ketinggian set mati		mm	150	180	220	270	290	320
Pelarasan ketinggian mati mati		mm	30	35	45	55	60	65
Kedalaman tekak		mm	110	130	160	200	220	250
Jarak antara uprights		mm	150	180	220	270	280	340
Saiz saiz bawah	L-R	mm	140	170	200	250	250	300
Saiz saiz bawah	F-b	mm	120	150	180	220	220	260
Saiz stemhole	Diameter	mm	30	30	40	40	40	50
Saiz stemhole	Kedalaman	mm	55	55	60	60	60	70
Saiz bolster	L-R	mm	310	370	450	560	610	700
	F-b	mm	200	240	300	370	400	460
	Ketebalan	mm	30	35	40	50	60	65
Diameter lubang meja		mm	60	80	100	120	130	150
Maks. Sudut Inclinable		°	45	35	35	30	30	30
Bolster ketinggian permukaan		mm	750	730	750	800	815	850
Atas semua dimensi	L-R	mm	620	665	847	950	1058	1335
	F-b	mm	780	900	1150	1345	1460	1721
	Ketinggian	mm	1503	1658	1910	2130	2225	2488
Jarak antara bolt asas	L-R	mm	314	394	450	600	650	750
Jarak antara bolt asas	F-b	mm	530	610	780	920	1020	1060
Kuasa motor		kw	0.75	1.1	1.5	2.2	4	5.5
Berat		kg	400	576	1085	1780	2650	3540

Item		UNIT	J23-63	JB23-63	J23-80	J23-100	J23-125
Kapasiti nominal		Kn	630	630	800	1000	1250
Strok nominal		mm	6	7	7	7	8
Panjang strok slaid		mm	110	110	120	140	150
Masa strok seminit		kali	50	40	38	38	38
Maks. Ketinggian set mati		mm	360	390	440	480	500
Pelarasan ketinggian mati		mm	80	80	90	100	100
Kedalaman tekak		mm	260	310	350	380	390
Jarak antara uprights		mm	350	420	450	560	550
Saiz saiz bawah	L-R	mm	300	400	430	540	540
Saiz saiz bawah	F-b	mm	260	360	360	480	480
Saiz stemhole	Diameter	mm	50	50	60	60	60
Saiz stemhole	Kedalaman	mm	70	70	75	75	75
Saiz bolster	L-R	mm	760	860	950	1080	1100
	F-b	mm	480	570	650	710	720
	Ketebalan	mm	80	80	100	120	130
Diameter lubang meja		mm	180	180	200	220	240
Maks. Sudut Inclinable		°	20	20	20	15	13
Bolster ketinggian permukaan		mm	810	850	850	850	860
Atas semua dimensi	L-R	mm	1350	1500	1715	1790	1790
	F-b	mm	1810	1958	2060	2404	2504
	Ketinggian	mm	2740	2868	3290	3625	3715
Jarak antara bolt asas	L-R	mm	850	920	1010	1130	1110
Jarak antara bolt asas	F-b	mm	1180	1300	1360	1550	1710
Kuasa motor		kw	5.5	7.5	7.5	11	11
Berat		kg	4550	5500	7390	10800	12035
