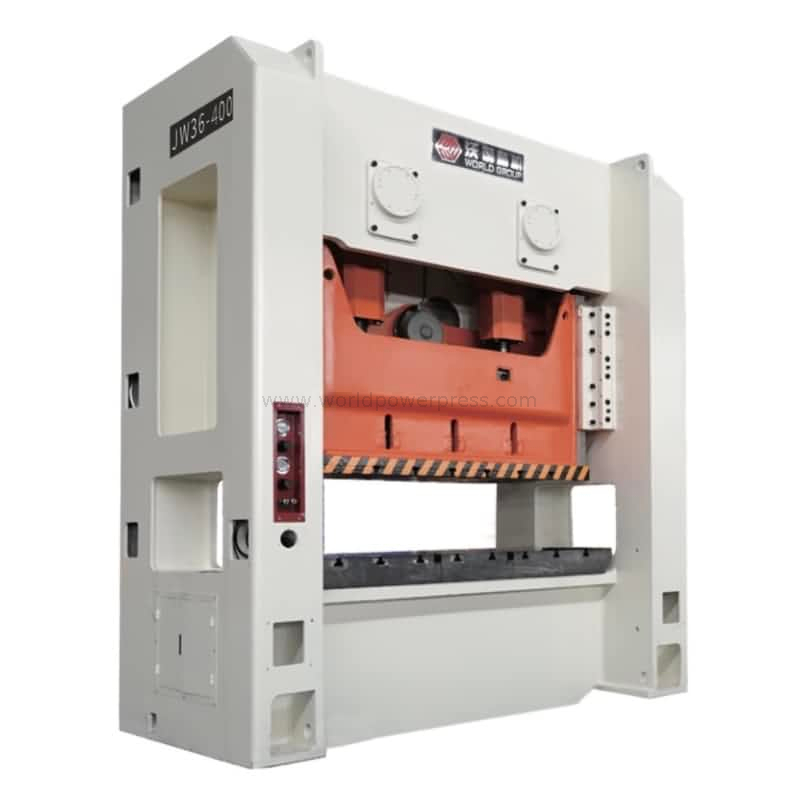

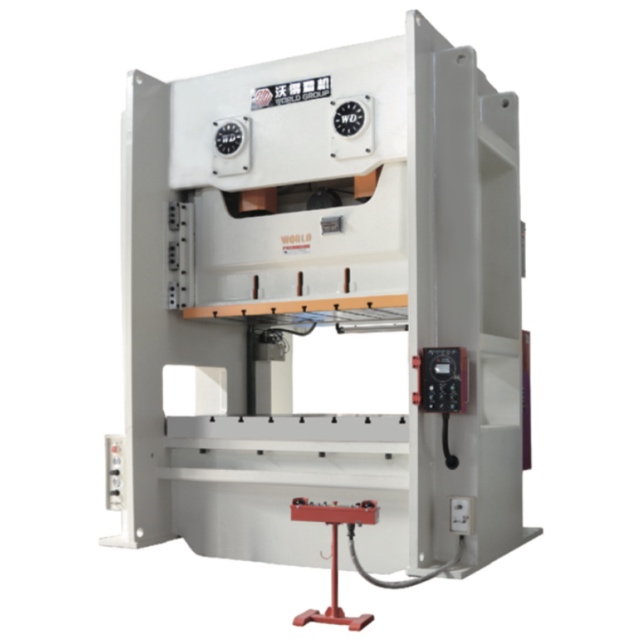

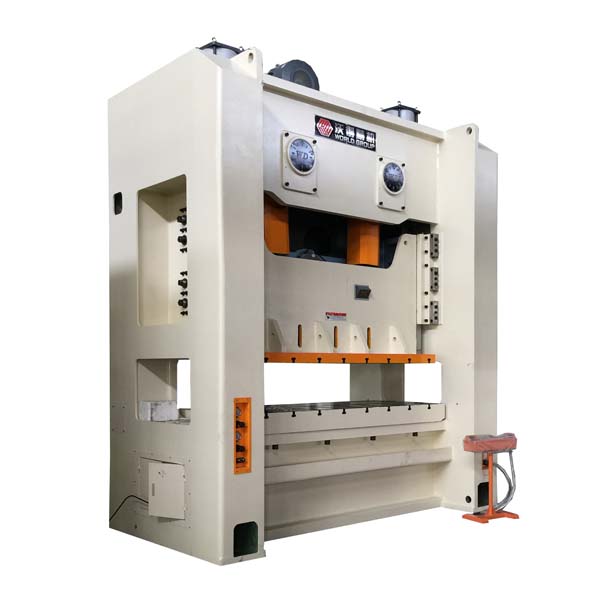

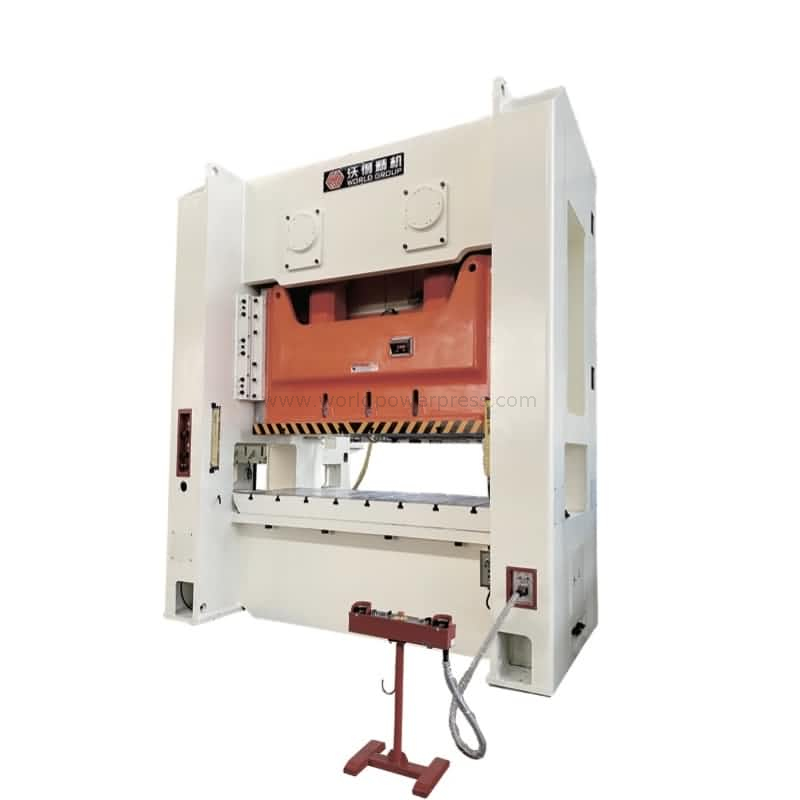

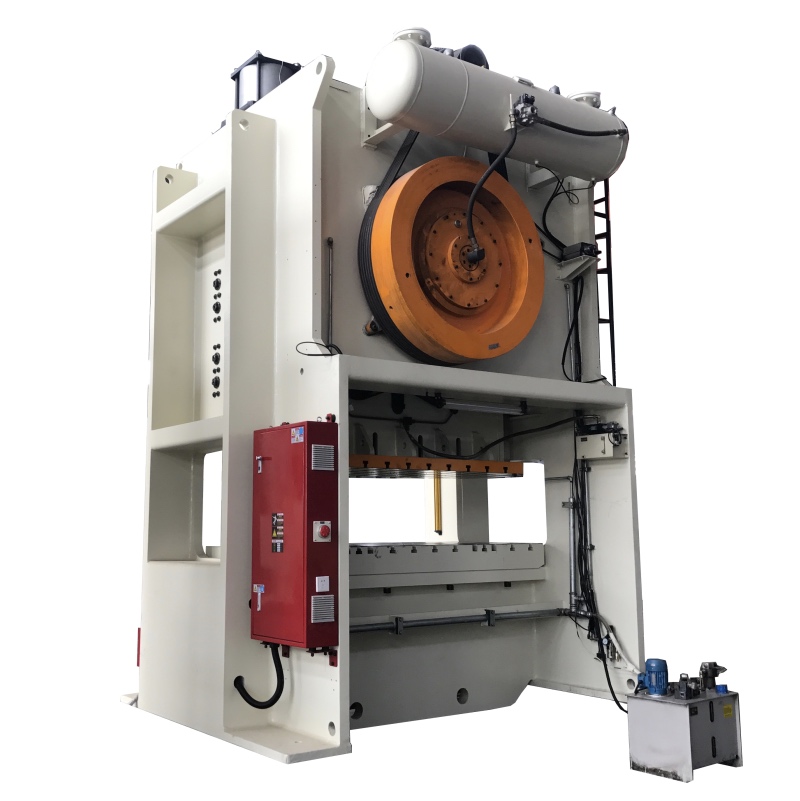

JW36 H Frame Double Crank Power Press Machine

Mono Block Type JW36 Series Lurus Sisi Dua Poin Power Presses mempunyai kapasiti dari 110ton hingga 630ton. Jadual kerja saiz besar akhbar sesuai untuk mati progresif dan multi-station mati. Akhbar jenis engkol ini digunakan secara meluas untuk stamping bahagian perkakas rumah, timah boleh membuat dan pengeluaran tenggelam dapur. Unit Severtal Dua mata penekan kuasa automatik boleh berfungsi dengan pengumpan gegelung dan bar pemindahan untuk garisan stamping automatik penuh.

Status ketersediaan:

Kuantiti:



Enquire Menambah kepada bakul

Model:
JW36
Jenama:
WORLD

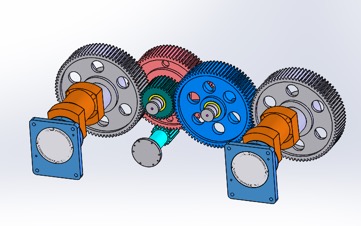

Sistem penghantaran gear berkualiti tinggi untuk tekan sisi lurus

Jenis gear berkembar besar, kekuatan yang lebih tinggi.
Gear grinding
Minyak Tinggi Minyak Mandi Tinggi Klac Jenis Basah
Lebih banyak penghantaran gear untuk memanjangkan jarak antara dua engkol. Reka bentuk yang disesuaikan untuk jadual yang lebih besar untuk memadankan saiz besar yang mati progresif dan alat stamping pelbagai stesen.

Ketepatan Tinggi: Lebih baik daripada Power Precision Precision Standard JIS-I

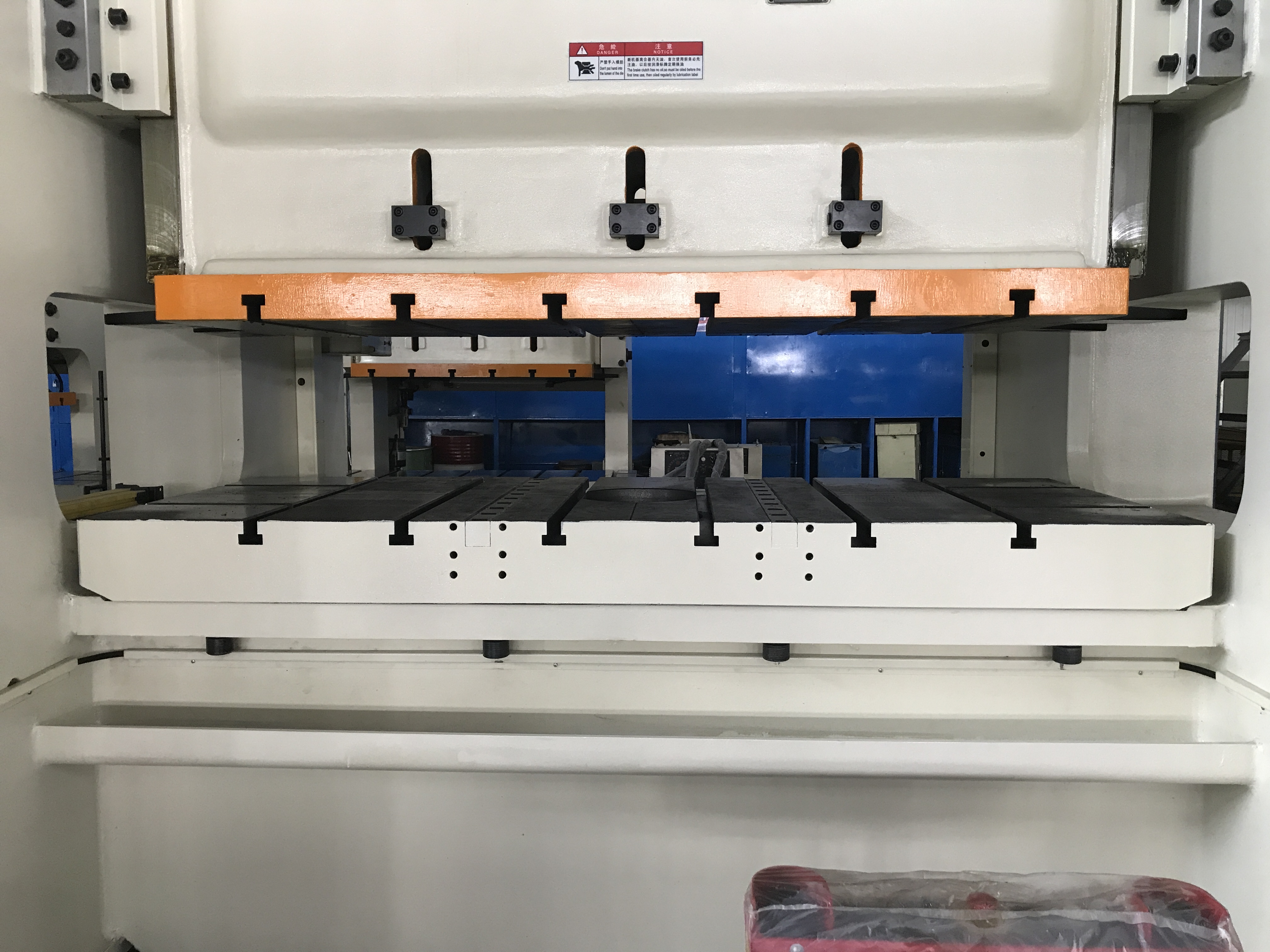

Lapan muka Ram Gibs
Plat slaid gangsa yang dipanjangkan
Bolt beban anti-desus untuk pelarasan jurang panduan RAM
Rawatan Badan Tekan Badan, Pemesinan oleh Pusat Pengilangan Berkualiti Tinggi

Keselamatan untuk operasi

Mesin akhbar adalah standard pelengkap dengan sistem perlindungan beban hidraulik
Injap solenoid keselamatan dua untuk klac dan brek
Butang berhenti emmergensi di T berdiri dan tekan kembali
Halangan ringan dan blok keselamatan mati adalah pilihan

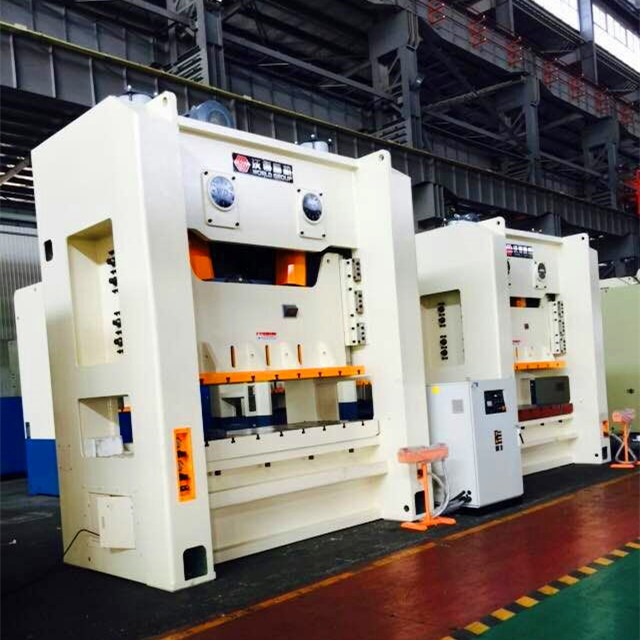

Konsol tekan engkol automatik

T bergerak dengan butang cendawan dua tangan dan suis penyesuaian ram
Skrin sentuh LCD di HMI

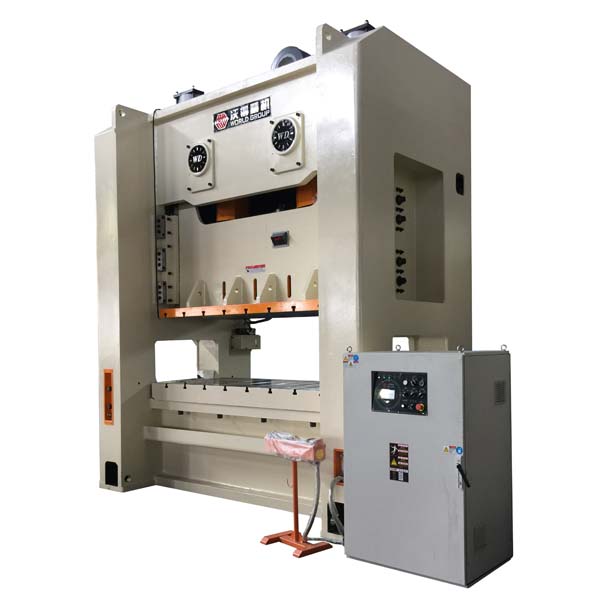

HMI jenis tetap dan kotak elektrik bergerak boleh dipilih
Opetator boleh menyemak status kerja dari skrin
Kesalahan penggera dan penyelesaian boleh ditunjukkan di skrin

Sebelum ini:

Seterusnya:

Double Crank Press Jentera tepat dunia h rangka mesin engkol akhbar sisi lurus engkol akhbar dua titik akhbar engkol mesin akhbar engkol jenis engkol akhbar pneumatik jenis engkol akhbar kuasa jenis engkol mesin akhbar akhbar engkol aneh

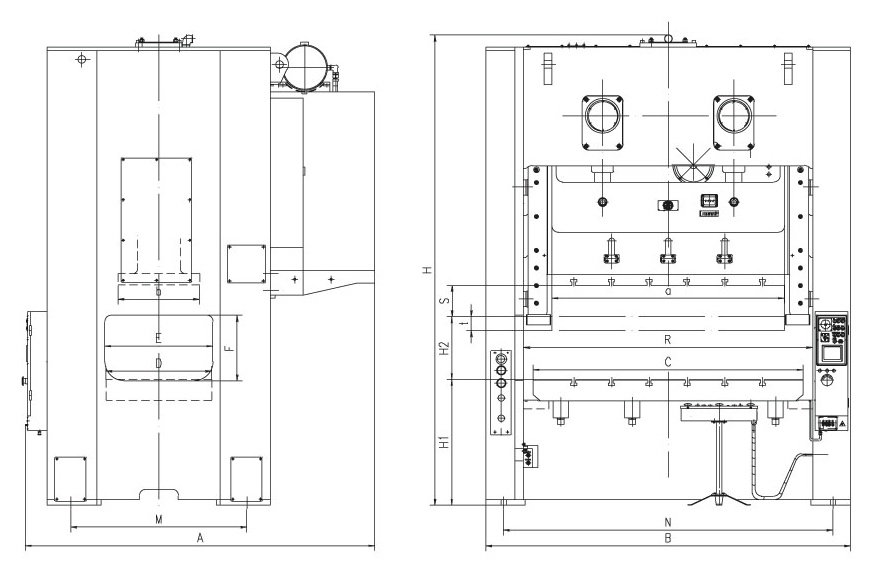

Item		Kod	UNIT	JW36-110	JW36-160	JW36-200	JW36-250
Kapasiti nominal			Kn	1100	1600	2000	2500
Slaid panjang strok		S	mm	180	200	250	280
Titik Tonnage Rated			mm	5	6	7	7
Kelajuan strok slaid	Tetap		SPM	50	45	35	30
Kelajuan strok slaid	Pemboleh ubah (pilihan)		SPM	35-60	35-55	25-40	20-35
Maks. Mati ketinggian tertutup		H2	mm	400	450	500	550
Pelarasan ketinggian mati mati		t	mm	90	100	110	120
Saiz tetingkap sisi	F-b	E	mm	650	800	900	950
Saiz tetingkap sisi	Ketinggian	F	mm	350	400	450	460
Jarak antara Uprights		G	mm	1750	1900	2290	2570
Saiz jadual	F-b	D	mm	700	760	900	1000
	L-R	C	mm	1650	1800	2200	2500
	Ketebalan	H3	mm	140	150	170	180
Saiz saiz bawah	F-b	b	mm	600	700	800	900
Saiz saiz bawah	L-R	a	mm	1350	1500	1900	2200
Ketinggian permukaan meja (dengan pad)		H1	mm	1035	1035	1135	1235
Dimensi keseluruhan	F-b	A	mm	1900	2300	2550	2650
	L-R	B	mm	2600	2700	3200	3600
	Ketinggian	H	mm	3900	4000	4400	4800
Kuasa motor			Kw	11	18.5	22	30
Tekanan udara			MPA	0.5	0.5	0.5	0.5
Berat (anggaran)			kg	18000	21500	31500	39000

Item		Kod	UNIT	JW36-315	JW36-400	JW36-500	JW36-630
Kapasiti nominal			Kn	3150	4000	5000	6300
Slaid panjang strok		S	mm	280	300	300	300
Titik Tonnage Rated			mm	7	8	8	8
Kelajuan strok slaid	Tetap		SPM	30	20	20	20
Kelajuan strok slaid	Pemboleh ubah (pilihan)		SPM	20-35	15-25	15-25	15-25
Maks. Mati ketinggian tertutup		H2	mm	550	600	650	650
Pelarasan ketinggian mati mati		t	mm	120	130	130	130
Saiz tetingkap sisi	F-b	E	mm	950	1000	1100	1200
Saiz tetingkap sisi	Ketinggian	F	mm	460	550	600	650
Jarak antara Uprights		G	mm	2570	2810	3200	3350
Saiz jadual	F-b	D	mm	1000	1100	1200	1300
	L-R	C	mm	2500	2700	3000	3100
	Ketebalan	H3	mm	190	200	210	220
Saiz saiz bawah	F-b	b	mm	900	1000	1100	1200
Saiz saiz bawah	L-R	a	mm	2200	2400	2700	2800
Ketinggian permukaan meja		H1	mm	1285	1340	1400	1580
Dimensi keseluruhan	F-b	A	mm	2750	3250	3450	4000
	L-R	B	mm	3600	3850	4350	4550
	Ketinggian	H	mm	4900	5600	6100	5850
Kuasa motor			Kw	37	45	55	75
Tekanan udara			MPA	0.5	0.5	0.5	0.5
Berat (anggaran)			kg	41500	54000	75500	97000

Item		Kod	UNIT	JW36-110	JW36-160	JW36-200	JW36-250
Kapasiti nominal			Kn	1100	1600	2000	2500
Slaid panjang strok		S	mm	180	200	250	280
Titik Tonnage Rated			mm	5	6	7	7
Kelajuan strok slaid	Tetap		SPM	50	45	35	30
Kelajuan strok slaid	Pemboleh ubah (pilihan)		SPM	35-60	35-55	25-40	20-35
Maks. Mati ketinggian tertutup		H2	mm	400	450	500	550
Pelarasan ketinggian mati mati		t	mm	90	100	110	120
Saiz tetingkap sisi	F-b	E	mm	650	800	900	950
Saiz tetingkap sisi	Ketinggian	F	mm	350	400	450	460
Jarak antara Uprights		G	mm	1750	1900	2290	2570
Saiz jadual	F-b	D	mm	700	760	900	1000
	L-R	C	mm	1650	1800	2200	2500
	Ketebalan	H3	mm	140	150	170	180
Saiz saiz bawah	F-b	b	mm	600	700	800	900
Saiz saiz bawah	L-R	a	mm	1350	1500	1900	2200
Ketinggian permukaan meja (dengan pad)		H1	mm	1035	1035	1135	1235
Dimensi keseluruhan	F-b	A	mm	1900	2300	2550	2650
	L-R	B	mm	2600	2700	3200	3600
	Ketinggian	H	mm	3900	4000	4400	4800
Kuasa motor			Kw	11	18.5	22	30
Tekanan udara			MPA	0.5	0.5	0.5	0.5
Berat (anggaran)			kg	18000	21500	31500	39000

Item		Kod	UNIT	JW36-315	JW36-400	JW36-500	JW36-630
Kapasiti nominal			Kn	3150	4000	5000	6300
Slaid panjang strok		S	mm	280	300	300	300
Titik Tonnage Rated			mm	7	8	8	8
Kelajuan strok slaid	Tetap		SPM	30	20	20	20
Kelajuan strok slaid	Pemboleh ubah (pilihan)		SPM	20-35	15-25	15-25	15-25
Maks. Mati ketinggian tertutup		H2	mm	550	600	650	650
Pelarasan ketinggian mati mati		t	mm	120	130	130	130
Saiz tetingkap sisi	F-b	E	mm	950	1000	1100	1200
Saiz tetingkap sisi	Ketinggian	F	mm	460	550	600	650
Jarak antara Uprights		G	mm	2570	2810	3200	3350
Saiz jadual	F-b	D	mm	1000	1100	1200	1300
	L-R	C	mm	2500	2700	3000	3100
	Ketebalan	H3	mm	190	200	210	220
Saiz saiz bawah	F-b	b	mm	900	1000	1100	1200
Saiz saiz bawah	L-R	a	mm	2200	2400	2700	2800
Ketinggian permukaan meja		H1	mm	1285	1340	1400	1580
Dimensi keseluruhan	F-b	A	mm	2750	3250	3450	4000
	L-R	B	mm	3600	3850	4350	4550
	Ketinggian	H	mm	4900	5600	6100	5850
Kuasa motor			Kw	37	45	55	75
Tekanan udara			MPA	0.5	0.5	0.5	0.5
Berat (anggaran)			kg	41500	54000	75500	97000
