JH25 Double Crank Gap Frame Power Press

bingkai jurang engkol double akhbar automatik adalah sesuai untuk bahagian kepingan besar setem dan die setem progresif. JH25 menekan jurang siri mempunyai pelbagai kapasiti dari 110ton untuk 315ton. Enam muka segi empat tepat panduan slaid jenis, tork besar jenis basah pneumatik klac. C plat rangka keluli badan dikimpal, dua aci engkol terbalik diputar untuk menghapuskan setiap kuasa sisi. gear penghantaran adalah mandi minyak di dalam rumah gear. aksesori automatik seperti decoiler, pelurus, roller feeder dan manipulator adalah pilihan.

Kuantiti:
  • JH25
  • WORLD


Rajah luas untuk mati progresif

Rajah luas sesuai untuk die progresif dan muti-stesen mati setem

Lebih luas meningkatkan dan plat slaid daripada akhbar engkol tunggal, sesuai untuk alat saiz besar.badan C jenis, kembali terbuka, lebih mudah untuk pasukan gegelung lembaran makan atau depan ke belakang makan kira-kira.Dua titik pusat tanan, kuasa yang lebih besar di sisi ram.Meningkatkan pengisaran permukaan, kebosanan yang lebih tinggi.sekerap disesuaikan menjatuhkan lubang dalam meningkatkan.Meningkatkan dan saiz plat slaid adalah disesuaikan.Standard T slot dalam meningkatkan dan plat slaid.

Reverse crankshaft double berputar mesin akhbar bingkai jurang

crankshaft Double, 42CrMo palsu dan bergolek rawatan untuk permukaan yang lebih licin.Reverse diputar untuk menghapuskan daya sisi.Tembaga Conrod belukar, depan berkualiti tinggi dan semak aci belakang, semua gris dilincirkan.Bola skru rawatan nitrogen dengan kekerasan yang tinggi.Betul dua gear penghantaran masa.

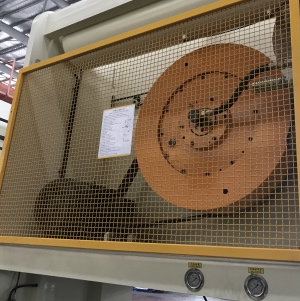

tekan klac basah dengan injap solenoid

Big tork jenis basah klac pneumatik dengan injap solenoid

berkualiti tinggi jenis basah yang dihasilkan sendiri menggabungkan penyelenggaraan klac dan brek, boleh dipercayai dan lebih mudah.Toyooki jenama / Taco / Ross dwi-keselamatan injap solenoid mengawal klac dan brek berfungsi dengan betul.Air meter tekanan klac dengan keselamatan suis tekanan udara memastikan dengan betul dan opertation keselamatan akhbar engkol menumbuk.penutup klac keselamatan juga dilengkapi standard.

akhbar HMI

Mesra HMI operasi yang mudah untuk mesin akhbar automatik

LCD skrin sentuh dengan penetapan dan monitor fungsi. Operator boleh menetapkan kekerapan pelinciran dan masa, sudut cam, cam jenis pengawal melalui skrin.sudut Crankshaft lampu penunjuk, lubrication dan penggera beban lampu adalah lebih mudah bagi pengendali untuk menyemak status bekerja media.butang berhenti kecemasan, working swithes mod memilih, overload suis set semula terletak di panel.Kaunter dan pra-set kaunter hampir dengan mengatur rancangan pengeluaran.

powe akhbar automatik sistem kawalan pusat

Kedua-dua pengawal cam mekanikal dan elektrik.pengawal Cam yang boleh dipilih oleh skrin sentuh.Auxilliay pengawal cam pengguna yang ada.pengekod berkualiti tinggi dengan jenama terkenalPLC (Omron, Panansonic, Schneider).

bingkai jurang engkol dua dimensi akhbar

ITEM KOD UNIT JH25-110 JH25-160 JH25-200 JH25-250 JH25-315
Kapasiti nominal Pe KN 1100 1600 2000 2500 3150
strok Negara S mm 180 200 250 280 280
Speed ​​strok tetap
spm 50 45 35 30 30
Berubah-ubah (pilihan)
spm 35-55 35-55 25-40 20-35 20-35
Max. Die Shut Tinggi H2 mm 400 450 500 550 550
Die Shut Pelarasan Ketinggian t mm 90 100 110 120 120
tekak Kedalaman G mm 350 390 430 470 480
Jarak Antara Uprights N mm 1470 1600 1920 2190 2170
Saiz Jadual F-B D mm 680 760 840 920 940
L-R C mm 1880 2040 2420 2700 2800
ketebalan H3 mm 155 165 170 180 190
Slaid Saiz Bottom F-B b mm 520 580 650 700 700
L-R a mm 1400 1500 1850 2100 2100
Jadual Surface Tinggi H1 mm 900 900 1000 1100 1090
Ukuran keseluruhan F-B A mm 1820 2080 2370 2700 2730
L-R B mm 1970 2150 2550 2850 2840
tinggi H mm 3200 3380 3820 4180 4180
motor Power
KW 11 18.5 22 30 37
Berat (lebih kurang)
kg 14000 19000 26500 35000 36000


1. tirai cahaya untuk keselamatan: tekan akan berhenti dengan serta-merta jika pengendali meletakkan tangannya ke dalam kawasan kerja alat.

2.Motor memandu kekerapan (inverter) untuk menyesuaikan akhbar kelajuan bekerja.

3.Die kusyen: jenis omboh atau taip dibawah

4.Hidraulik mati pengapit dan mati lifters

5.Akhbar monitor tan

6.servo gegelung NC feeder

7.Mati blok keselamatan

8.Bar pemindahan akhbar
