JH23 Tekanan Pneumatik Jenis Crank Inclinable

JH23 Gap Frame Crank Type Pneumatic Press mengamalkan klac jenis kering dan brek bukannya rolling jenis klac jenis. JH23 menumbuk akhbar boleh berfungsi sebagai inci, strok tunggal dan strok berterusan. Ram akhbar engkol boleh berhenti di mana -mana mata sebaik sahaja menekan butang berhenti kecemasan. JH23 CANK TYPE EXCENTRIC TEST adalah jenis keselamatan Jenis Keselamatan Umum untuk bahagian -bahagian logam lembaran menumbuk dan setem.

Status ketersediaan:

Kuantiti:



Enquire Menambah kepada bakul

Model:
JH23
Jenama:
WORLD

JH23 Gap Frame Crank Type Pneumatic Press mengamalkan klac jenis kering dan brek bukannya rolling jenis klac jenis. JH23 menumbuk akhbar boleh berfungsi sebagai inci, strok tunggal dan strok berterusan. Ram akhbar engkol boleh berhenti di mana -mana mata sebaik sahaja menekan butang berhenti kecemasan. JH23 CANK TYPE EXCENTRIC TEST adalah jenis keselamatan Jenis Keselamatan Umum untuk bahagian -bahagian logam lembaran menumbuk dan setem.

Klac pneumatik jenis kering untuk akhbar eksentrik

Klac pneumatik untuk mesin akhbar engkol menyediakan pilihan mod kerja sebagai inci, strok tunggal dan berterusan. Ia mudah untuk menyesuaikan ketinggian tertutup mati untuk memadankan alat stamping yang berbeza dengan mod kerja inci. Slaid mesin akhbar engkol boleh berhenti di mana -mana mata dengan bantuan sistem brek pneumatik.

Konfigurasi akhbar pneumatik jenis engkol:

Badan besi pemutus
klac pneumatik jenis kering
penghantaran gear besar
crankshaft palsu
Casting Ram dan Conrod
skru bola palsu
Casting Iron Bolster
plat ricih mekanikal di dalam ram untuk perlindungan beban
Konsol Elektrik

Sebelum ini:

Seterusnya:

jenis engkol mesin akhbar pneumatik c jenis engkol pneumatik akhbar jenis engkol akhbar pneumatik jenis engkol mesin menumbuk akhbar jenis engkol akhbar kuasa pneumatik akhbar engkol inclinable akhbar engkol pneumatik jenis engkol inclinablee akhbar pneumatik engkol jenis akhbar inclinablee mesin akhbar engkol

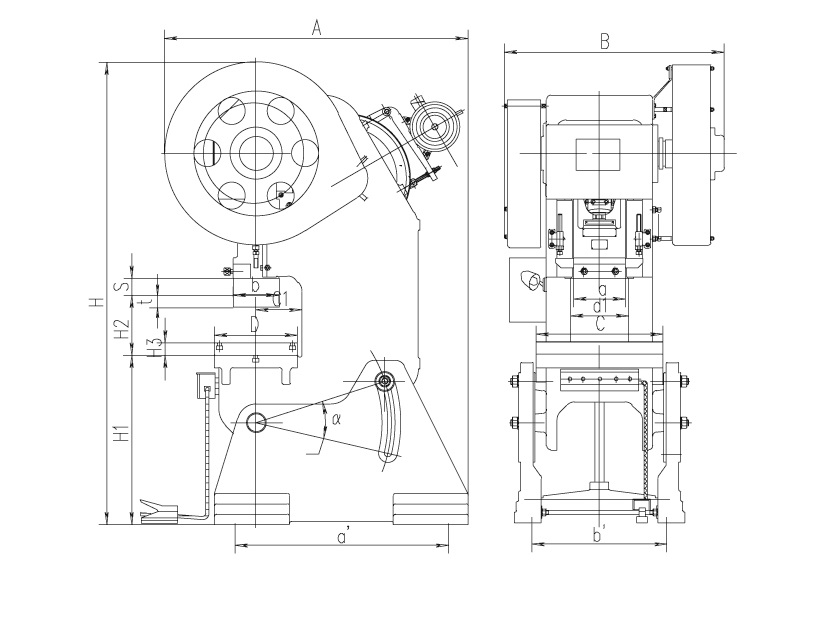

Item		UNIT	JH23-16	JH23-25	JH23-35	JH23-40	JH23-63	JH23-80	JH23-100
Kapasiti nominal		Kn	160	250	350	400	630	800	1000
Strok nominal		mm	2	2.5	3.5	6	6	7	7
Panjang strok slaid		mm	55	75	80	90	110	120	140
Masa strok seminit		kali	125	65	60	50	50	38	38
Maks. Ketinggian set mati		mm	220	260	290	320	390	440	480
Pelarasan ketinggian mati		mm	45	55	60	65	80	90	100
Kedalaman tekak		mm	160	200	220	250	310	350	380
Jarak antara uprights		mm	220	270	280	340	420	450	560
Saiz saiz bawah	L-R	mm	200	250	250	300	400	430	540
Saiz saiz bawah	F-b	mm	180	220	220	260	360	360	480
Saiz stemhole	Diameter	mm	40	40	40	50	50	60	60
Saiz stemhole	Kedalaman	mm	60	60	60	70	70	75	75
Saiz bolster	L-R	mm	450	560	610	700	860	950	1080
	F-b	mm	300	370	400	460	570	650	710
	Ketebalan	mm	40	50	60	65	80	100	120
Diameter lubang meja		mm	100	120	130	150	180	200	220
Maks. Sudut Inclinable		°	35	30	30	30	20	20	15
Bolster ketinggian permukaan		mm	750	800	805	850	850	850	850
Atas semua dimensi	L-R	mm	1050	1170	1195	1376	1560	1915	2180
	F-b	mm	1200	1345	1462	1750	1930	2060	2404
	Ketinggian	mm	1960	2132	2215	2488	2740	3290	3625
Jarak antara bolt asas	L-R	mm	450	600	650	750	920	1010	1130
Jarak antara bolt asas	F-b	mm	780	920	1020	1060	1300	1360	1550
Kuasa motor		kw	1.5	3	4	5.5	7.5	7.5	11
Berat		kg	1185	2050	2530	3590	5440	7860	11250

Item		UNIT	JH23-16	JH23-25	JH23-35	JH23-40	JH23-63	JH23-80	JH23-100
Kapasiti nominal		Kn	160	250	350	400	630	800	1000
Strok nominal		mm	2	2.5	3.5	6	6	7	7
Panjang strok slaid		mm	55	75	80	90	110	120	140
Masa strok seminit		kali	125	65	60	50	50	38	38
Maks. Ketinggian set mati		mm	220	260	290	320	390	440	480
Pelarasan ketinggian mati		mm	45	55	60	65	80	90	100
Kedalaman tekak		mm	160	200	220	250	310	350	380
Jarak antara uprights		mm	220	270	280	340	420	450	560
Saiz saiz bawah	L-R	mm	200	250	250	300	400	430	540
Saiz saiz bawah	F-b	mm	180	220	220	260	360	360	480
Saiz stemhole	Diameter	mm	40	40	40	50	50	60	60
Saiz stemhole	Kedalaman	mm	60	60	60	70	70	75	75
Saiz bolster	L-R	mm	450	560	610	700	860	950	1080
	F-b	mm	300	370	400	460	570	650	710
	Ketebalan	mm	40	50	60	65	80	100	120
Diameter lubang meja		mm	100	120	130	150	180	200	220
Maks. Sudut Inclinable		°	35	30	30	30	20	20	15
Bolster ketinggian permukaan		mm	750	800	805	850	850	850	850
Atas semua dimensi	L-R	mm	1050	1170	1195	1376	1560	1915	2180
	F-b	mm	1200	1345	1462	1750	1930	2060	2404
	Ketinggian	mm	1960	2132	2215	2488	2740	3290	3625
Jarak antara bolt asas	L-R	mm	450	600	650	750	920	1010	1130
Jarak antara bolt asas	F-b	mm	780	920	1020	1060	1300	1360	1550
Kuasa motor		kw	1.5	3	4	5.5	7.5	7.5	11
Berat		kg	1185	2050	2530	3590	5440	7860	11250
