JH21Z Speed ​​Speed ​​Single Crank Press

C Frame engkol tunggal Tekan laju cepat mempunyai kapasiti nominal dari 25 ton hingga 400 tan. Panjang strok adalah lebih pendek daripada akhbar engkol standard. Kelajuan akhbar boleh mencapai 150 kali seminit. JH21Z Fast Speed ​​Press Standard dilengkapi dengan klac basah, pam beban hidraulik, pam gris elektrik dan silinder keseimbangan ram. Akhbar kuasa laju pantas ini sesuai untuk pemotongan lembaran nipis dan kosong, seperti garis pengeluaran untuk plat rantai dan bahagian EI elektrik.
Status ketersediaan:
Kuantiti:
Enquire Menambah kepada bakul

  • JH21Z

  • WORLD

Kelajuan pantas tekan sesuai untuk kosongkan lembaran nipis dan pemotongan

JH21Z Fast Speed ​​C Type Crank Press stroke panjang lebih pendek daripada standard JH21 Crank Press. Titik tan juga sedikit lebih kecil. Kelajuan lebih cepat, sesuai untuk bahagian logam lembaran nipis yang kosong dan memotong. Sistem pelinciran gris automatik dan semak aci berkualiti tinggi memastikan pelinciran dan suhu mengawal, walaupun kelajuannya cepat. Prestasi yang boleh dipercayai dan kecekapan kerja yang tinggi.

Prestasi tinggi dengan kos ekonomi

Akhbar laju cepat automatik ini lebih perlahan daripada akhbar kelajuan tinggi standard. Tetapi kosnya juga jauh lebih rendah. Pelanggan tidak perlu membayar lebih banyak jika proses stamping tidak memerlukan kelajuan tinggi seperti 200 SPM. JH21Z Crank Press direka untuk memadankan permintaan tekan kelajuan sederhana. Seperti garis blanling automatik untuk bahagian EI dan plat rantai.

Konfigurasi standard

  1. Kawalan PLC dengan HMI

  2. Sistem pelinciran gris pusat automatik

  3. Sistem perlindungan beban hidraulik

  4. Pengawal CAM

  5. Kaunter kaunter dan pra-set

  6. Sendi yang salah

  7. Sensor strok anti-semula

  8. Pad pelekap anti-getaran

  9. Cahaya kerja

  10. Penunjuk ketinggian mati

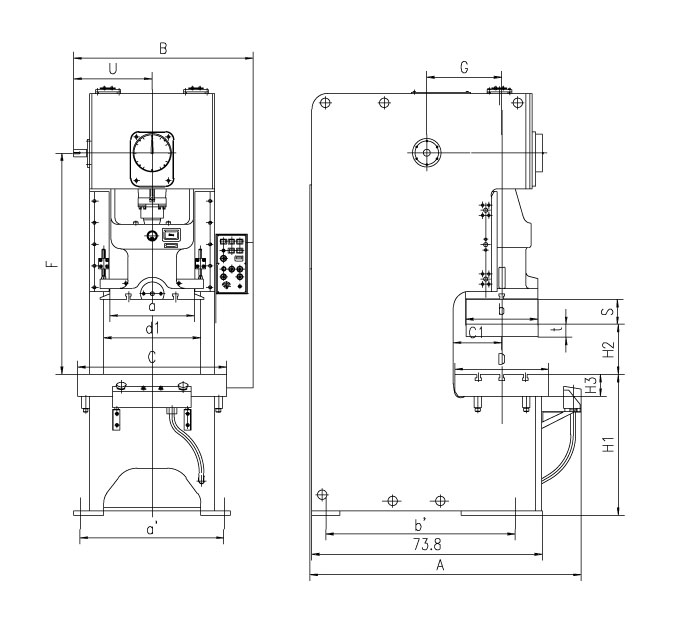

dimensi tekan cepat cepat

Item Kod UNIT JH21Z-25 JH21Z-45 JH21Z-60 JH21Z-80 JH21Z-125
Kapasiti nominal PE Kn 250 450 600 800 1250
Tonnage Points
mm 2 2.5 2.5 3.2 3.6
Slaid panjang strok S mm 40 50 55 60 70
Strok slaid Tetap
SPM 140 130 120 120 90
Pembolehubah
SPM 95-165 85-155 80-145 80-145 60-110
Maks. Tutup ketinggian H2 mm 200 240 260 290 320
Tutup pelarasan ketinggian t mm 30 30 40 40 40
Kedalaman tekak C1 mm 135 180 210 240 270
Jarak antara lajur d1 mm 450 515 560 610 670
Saiz saiz bawah F-b b mm 250 340 480 460 520
L-R a mm 360 400 400 540 620
Saiz lubang shank Diameter d mm 50 50 50 50 70
Kedalaman I mm 50 60 70 70 80
Saiz jadual F-b D mm 250 340 400 460 520
L-R C mm 720 825 930 950 1100
Ketebalan H3 mm 60 80 100 110 125
Diameter lubang meja ¢ mm 150 150 150 180 200
Dimensi keseluruhan F-b A mm 1500 1585 1540 1765 2040
L-R B mm 945 1075 1200 1200 1320
Ketinggian H mm 1900 2050 2150 2480 2700
Kuasa motor
Kw 3 5.5 5.5 7.5 11
Berat (anggaran)
kg 2350 3350 5050 6050 9050
Item Kod UNIT JH21Z-160 JH21Z-200 JH21Z-250 JH21Z-315 JH21Z-400
Kapasiti nominal PE Kn 1600 2000 2500 3150 4000
Tonnage Points
mm 4 4 4 4 4
Slaid panjang strok S mm 80 100 100 100 100
Strok slaid Tetap
SPM 80 65 55 55 55
Pembolehubah
SPM 50-95 45-80 35-65 35-65 35-65
Maks. Tutup ketinggian H2 mm 350 380 420 420 450
Tutup pelarasan ketinggian t mm 50 50 50 60 60
Kedalaman tekak C1 mm 300 335 360 360 385
Jarak antara lajur d1 mm 696 910 980 980 1050
Saiz saiz bawah F-b b mm 580 650 700 700 750
L-R a mm 700 880 950 950 1020
Saiz lubang shank Diameter d mm 70 70 70 70 70
Kedalaman I mm 100 100 130 130 140
Saiz jadual F-b D mm 580 650 700 700 750
L-R C mm 1175 1390 1500 1540 1700
Ketebalan H3 mm 135 150 160 160 180
Diameter lubang meja ¢ mm 220 240 240 240 240
Dimensi keseluruhan F-b A mm 2305 2600 2660 2720 2850
L-R B mm 1420 1540 1640 1680 1750
Ketinggian H mm 2950 3450 3500 3500 3780
Kuasa motor
Kw 15 18.5 22 30 37
Berat (anggaran)
kg 13000 18800 22700 25900 30900
