Came mesin tekanan strok pembolehubah eksentrik

JH21L C Frame Variable Stroke Press Machine sesuai untuk satu tekan dengan alat yang berbeza. Panjang strok boleh laras melalui mekanisme yang dipasang di hadapan crankshaft. Standard Tekan laras strok ini dilengkapi dengan klac pneumatik jenis kering, perlindungan beban hidraulik, sistem pelinciran automatik dan sistem kawalan pusat PLC.

Status ketersediaan:

Kuantiti:



Enquire Menambah kepada bakul

Model:
JH21L
Jenama:
WORLD

Penerangan Produk

Ciri -ciri Utama Mesin Tekan Strok Berbeza

-7 atau 9 peralihan panjang strok boleh laras, sesuai untuk alat jenis yang berbeza

-Standard melengkapkan dengan halangan cahaya dan penyongsang kekerapan keselamatan

-c bingkai keluli struktur dikimpal

-ce diluluskan

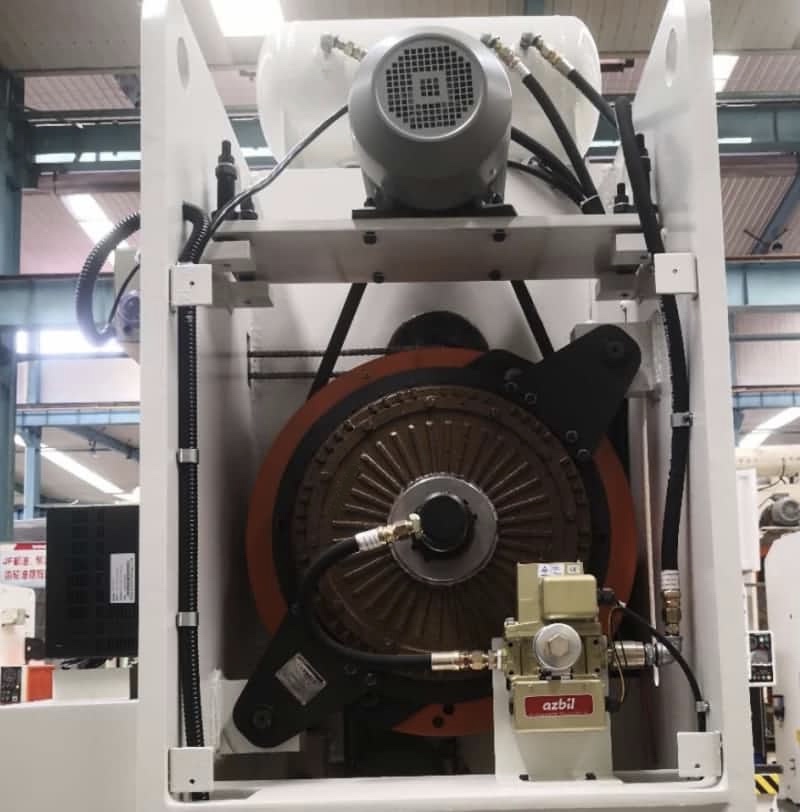

klac tekan strok berubah -ubah

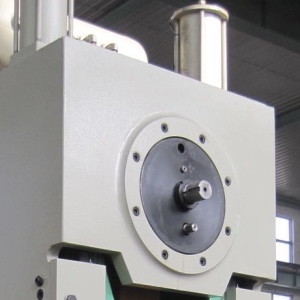

Mekanisme Penyesuaian Panjang Tekan Power Press

Mekanisme ini dipasang di hadapan crankshaft, boleh laras oleh manual. Pelarasan bermotor adalah pilihan. Terdapat lubang untuk pengendali untuk memeriksa kedudukan panjang strok yang betul.

Tombol untuk menyesuaikan panjang strok terletak di konsol akhbar. Apabila menyesuaikan diri, silinder pneumatik akan memacu aci penyesuaian. Gunakan spanner untuk menyesuaikan aci ke kedudukan yang dikehendaki. Balik kembali tombol penyesuaian strok dan aci akan kembali ke kedudukan asal.

Parameter teknikal mesin tekanan strok yang berubah -ubah

				JH21-25L	JH21-45L	JH21-63L	JH21-80L	JH21-110L	JH21-125L	JH21-160L	JH21-200L	JH21-250L
Kapasiti			kn	250	450	630	800	1100	1250	1600	2000	2500
Strok nominal			mm	3	4	4	5	6	6	6	6	8
Strok slaid			mm	10-110	20-120	10-150	10-150	10-160	10-160	16-160	18-180	21-220
SPM	Tetap		min^-1	100	80	70	60	50	50	40	35	30
SPM	Pembolehubah		min^-1	80-120	70-90	60-80	50-70	40-60	40-60	35-50	30-40	25-35
Maks. Ketinggian mati			mm	250	270	300	320	350	350	350	450	500
Pelarasan ketinggian mati			mm	50	60	80	80	80	80	110	110	120
Kedalaman tekak			mm	210	230	300	300	350	350	380	390	420
Antara lajur			mm	450	550	620	640	710	760	810	920	960
Bolster		Lr	mm	700	810	900	1000	1150	1150	1300	1400	1400
		Fb	mm	400	440	580	580	680	680	740	760	800
		Thk	mm	80	110	110	120	140	140	150	160	170
Pembukaan Bolster			mm	φ170 × 20	φ180 × 30	φ200 × 40	φ200 × 40	φ260 × 50	φ260 × 50	φ300 × 50	φ300 × 50	φ320 × 50
(Up Hole Dia. × Dpth × Low Hole Dia.)			mm	× φ150	× φ160	× φ180	× φ180	× φ220	× φ220	× φ260	× φ260	× φ280
Kawasan slaid		Lr	mm	360	600	680	710	810	810	920	970	970
Kawasan slaid		Fb	mm	300	360	400	440	500	500	580	600	650
Lubang shank		Dia.	mm	φ40	φ40	φ50	φ50	φ60	φ60	φ65	φ65	φ70
Lubang shank		Dpth	mm	60	60	80	80	80	80	85	90	90
Kuasa motor utama			kw	4	5.5	7.5	7.5	11	11	15	18.5	22
Dimensions		Fb	mm	1500	1610	1680	1750	1860	1860	2250	2500	2730
		Lr	mm	950	1170	1260	1310	1400	1450	1600	1700	1750
		H	mm	2650	2850	3050	3150	3350	3350	3800	4200	4300
Berat bersih			kg	3100	4350	6500	8500	10000	10700	14500	17950	25400
