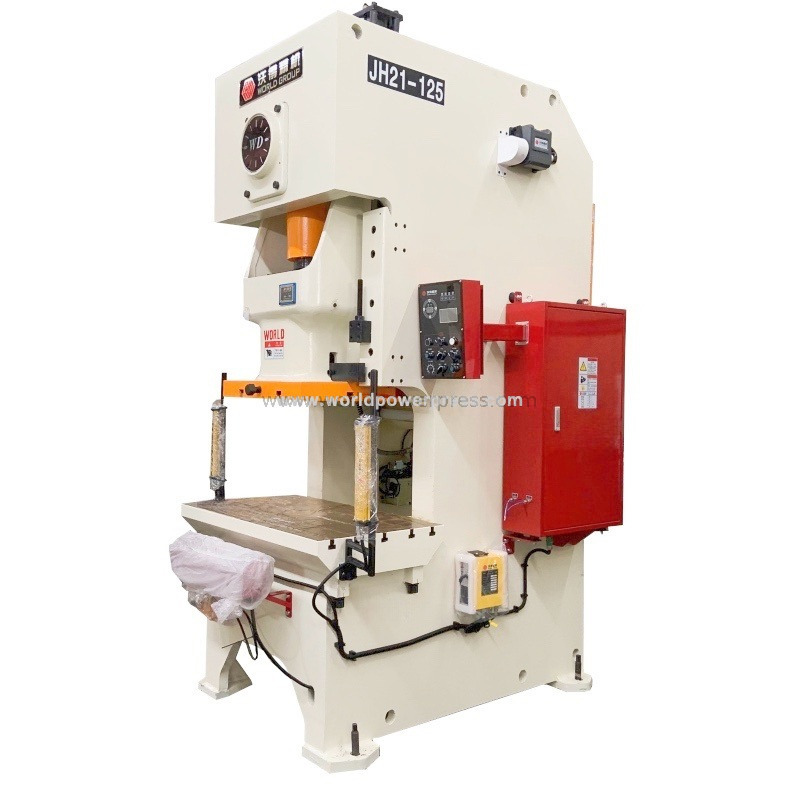

C Frame Crank Type Hot Forging Press

JH21 C Frame Single Crank Press juga sesuai untuk bahagian kecil proses penempaan panas. Bingkai C Hot Forging Press boleh berfungsi dengan robot untuk penempaan panas automatik. Jenis engkol ini menempa akhbar digunakan secara meluas untuk bolt, kacang dan injap tembaga kecil yang memalsukan. Beberapa unit penempatan panas dengan robot boleh bertindak sebagai garis akhbar penempaan automatik penuh. Pelbagai kapasiti tonnage akhbar adalah dari 25ton hingga 200ton.

Status ketersediaan:

Kuantiti:



Enquire Menambah kepada bakul

Model:
JH21
Jenama:
WORLD

Penerangan Produk

JH21 C Frame Single Crank Press juga sesuai untuk bahagian kecil proses penempaan panas. Bingkai C Hot Forging Press boleh berfungsi dengan robot untuk penempaan panas automatik. Jenis engkol ini menempa akhbar digunakan secara meluas untuk bolt, kacang dan injap tembaga kecil yang memalsukan. Beberapa unit penempatan panas dengan robot boleh bertindak sebagai garis akhbar penempaan automatik penuh. Pelbagai kapasiti tonnage akhbar adalah dari 25ton hingga 200ton.

Senarai Spesifikasi

Item		Kod	UNIT	JH21-25	JH21-45	JH21-60	JH21-80	JH21-100	JH21-125	JH21-160	JH21-200
Kapasiti nominal		PE	Kn	250	450	600	800	1000	1250	1600	2000
Slaid panjang strok		S	mm	80	120	140	160	160	180	200	220
Strok slaid	Tetap		SPM	100	80	70	60	55	50	45	45
Strok slaid	Pemboleh ubah (pilihan)		SPM	60-120	50-95	45-85	40-75	35-65	35-65	30-55	30-55
Maks. Mati ketinggian tertutup		H2	mm	250	270	300	320	335	350	400	450
Pelarasan ketinggian mati mati		t	mm	50	60	70	80	90	90	100	110
Kedalaman tekak		C1	mm	210	225	270	310	330	350	400	430
Jarak antara Uprights		d1	mm	450	515	560	610	670	670	736	910
Saiz saiz bawah	Fb	b	mm	250	340	400	460	520	520	580	650
Saiz saiz bawah	Lr	a	mm	360	410	480	540	620	620	700	880
Saiz lubang shank	Diameter	d	mm	40	50	50	50	70	70	70	70
Saiz lubang shank	Kedalaman	I	mm	65	60	70	65	90	90	100	100
Saiz jadual	Fb	D	mm	400	440	520	600	640	680	760	840
	Lr	C	mm	720	825	930	950	1060	1100	1175	1390
	Ketebalan	H3	mm	80	110	130	140	145	155	165	180
Diameter lubang meja		¢	mm	150	150	150	180	180	200	220	240
Dimensi keseluruhan	Fb	A	mm	1500	1585	1540	1765	2000	2040	2305	2600
	Lr	B	mm	945	1075	1200	1200	1300	1320	1420	1540
	Ketinggian	H	mm	2120	2390	2570	2725	3010	3035	3215	3800
Kuasa motor			Kw	3	5.5	5.5	7.5	7.5	11	15	18.5

Peralatan Standard:

Klac pneumatik dan brek: Dibuat oleh dunia

Motor Utama: Jenama Terkenal Cina

PLC: Omron, Schneider, Siemens, Delta

HMI: Kinco, Siemens, Delta

Pam Beban: Dibuat oleh Dunia

Grease Lubricate Pump: Cina NF

Bahagian Elektrik Voltan Rendah: Schneider, Jenama Terkenal Cina

Pad Anti-Getaran: Dibuat oleh Dunia

Pilihan:

Penghalang Cahaya Keselamatan: Jenama Terkenal Cina

Inverter (pemacu kekerapan motor utama): SINEE

Peranti Perubahan Die Cepat (Die Clamp, Die Lifter, Die Arm): Jenama Terkenal Cina

Feeder roll servo gegelung

Pelurus decoiler

Manipulator Swing-Arm
