160ton c bingkai mesin tekan dengan 8 panduan slider muka

JH21B engkol jenis mesin tekan adalah model yang lebih baik daripada bingkai JH21 C bingkai tunggal. Mesin akhbar mengamalkan slaid dengan 8 panduan muka dan bukannya GIB RAM jenis segi empat tepat untuk ketepatan yang lebih tinggi. Jangkauan ton adalah dari 160ton hingga 400ton.

Status ketersediaan:

Kuantiti:



Enquire Menambah kepada bakul

Model:
JH21B
Jenama:
WORLD

Lapan Faces Ram Panduan Gibs Untuk Jenis C

Lebih banyak panduan slaid dengan plat gangsa memberikan precison yang lebih tinggi untuk akhbar. Lebih sesuai untuk menindik lembaran logam dan pemotongan. Ketegangan Tinggi C Jenis Badan Tekan Dikimpal oleh Plat Keluli Berkualiti Tinggi. Konfigurasi lain adalah sama dengan jenis JH21.

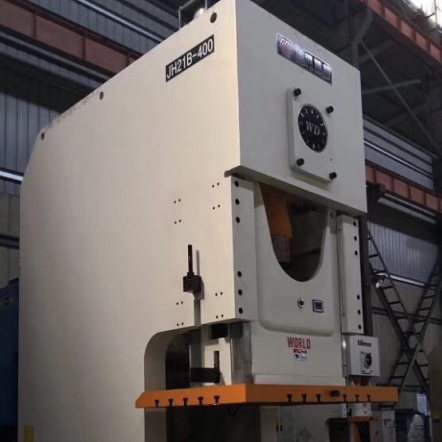

Lapan muka Ram Gibs

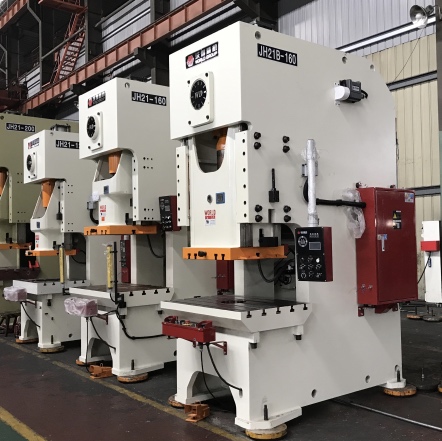

JH21 Tekan vs JH21B Crank Press

Konfigurasi Tahap Tinggi untuk Mesin Tekan Crank

JH21B mesin tekan automatik mengamalkan klac gabungan dan brek jenis basah. Gear penghantaran dikimpal oleh cincin gear palsu dengan bebibir, yang lebih kuat daripada gear pemutus standard. Sistem pelinciran pusat, sistem pelarasan bermotor RAM, sistem perlindungan beban hidraulik adalah semua konfigurasi standard.

Sebelum ini:

Seterusnya:

c frame press machine mesin akhbar dunia c bingkai akhbar 160ton Press

Item		KOD	UNIT	JH21B-160	JH21B-200	JH21B-250	JH21B-315	JH21B-400
Kapasiti nominal		PE	Kn	1600	2000	2500	3150	4000
Tonnage Point			mm	6	6	6.5	7	8
Panjang strok slaid		S	mm	200	220	220	220	250
Strok slaid	Tetap		SPM	45	45	30	30	30
Strok slaid	Pemboleh ubah (pilihan)		SPM	30-45	25-45	20-30	20-30	20-30
Maks. Tutup ketinggian		H2	mm	400	450	500	500	550
Tutup pelarasan ketinggian		t	mm	100	110	120	120	120
Kedalaman tekak		C1	mm	400	430	450	450	490
Jarak antara lajur		d1	mm	736	910	980	980	1050
Saiz saiz bawah	F-b	b	mm	580	650	700	700	750
Saiz saiz bawah	L-R	a	mm	700	880	950	950	1020
Saiz lubang shank	Diameter	d	mm	70	70	70	70	70
Saiz lubang shank	Kedalaman	I	mm	100	100	130	130	130
Saiz jadual	F-b	D	mm	760	840	880	880	950
	L-R	C	mm	1175	1390	1500	1540	1700
	Ketebalan	H3	mm	165	180	190	190	210
Diameter lubang meja		¢	mm	220	250	270	270	290
Dimensi keseluruhan	F-b	A	mm	2305	2600	2660	2720	2850
	L-R	B	mm	1420	1540	1640	1680	1750
	Ketinggian	H	mm	3215	3800	3865	3865	4150
Kuasa motor			Kw	15	18.5	22	30	37
Berat (anggaran)			kg	13600	19200	23200	26600	31600
